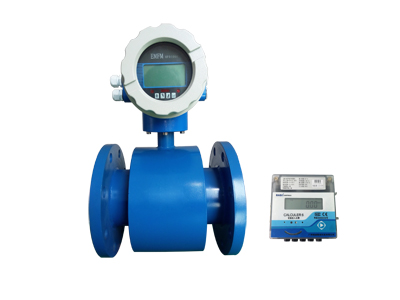

Electromagnetic Meter, Split Heat Meter

Electromagnetic Meter, Split Heat Meter

This electromagnetic meter is designed separately for the flow sensor, temperature sensor and integral calculator. This split heat meter is suitable for remote installation and monitoring, as well as providing volume flow measurement for conductive fluids in a closed pipe.

Basic Controls provides electromagnetic meters in different pressure grades for clients to satisfy their different application needs.

Parameters
  • Line material: cast iron/carbon steel
  • Connection: flange connection
  • Nominal diameter range: DN20-DN1000
  • Pressure grade: PN16 (PN25 can be customized)
  • Waterproof grade: IP65 (IP68 can be customized)
Outline dimensions
Electromagnetic Meter, Split Heat Meter
Flow rate  Nominal diameter Flow range (m3/h)  Bolt hole  Bolt count on each side-bolt hole diameter Flange outer diameter Length
Overload flow rate  Normal flow rate  Minimal flow rate  D1(mm)  n-M  D(mm)  L (mm)
N2.5  DN20  5  2.5  0.1  75  4×M14  105  150
N3.5  DN25  7  3.5  0.14  85  4×M14  115  150
N6  DN32  12  6  0.24  100  4×M18  140  150
N10  DN40  20  10  0.25  110  4×M18  150  200
N15  DN50  30  15  0.6  125  4×M18  165  200
N25  DN65  50  25  1  145  8×M18  185  200
N40  DN80  80  40  1.6  160  8×M18  200  200
N60  DN100  120  60  2.4  180  8×M18  220  250
N100  DN125  200  100  4  210  8×M16  250  250
N150  DN150  300  150  6  240  8×M22  285  300
N250  DN200  500  250  10  295  12×M22  340  350
N400  DN250  800  400  16  355  12×M22  395  400
N600  DN300  1200  600  24  410  12×M22  445  450
N800  DN350  1600  800  32  470  16×M22  505  500
N1000  DN400  2000  1000  40  525  16×M26  565  600
N1250  DN450  2500  1250  50  585  20×M26  615  600
N1500  DN500  3000  1500  60  650  20×M26  670  600
N2000  DN600  4000  2000  80  770  24×M30  780  600
N2500  DN700  5000  2500  100  840  24×M30  890  700
N3000  DN800  6000  3000  120  950  24×M33  1015  800
N4000  DN900  8000  4000  160  1050  28×M33  1115  900
N5000  DN1000  10000  5000  200  1170  28×M36  1230  1000
Transmitter technical parameters
Range ratio 1.042361111
Repeatability error ±0.1% of measured value
Accuracy class2 class
Electrode material316L
Protection grade IP65
Power supply AC220V/50Hz
Output signal Analog output: 4～20mA
Measuring mediaWater
Ambient temperature5℃~+55℃
Relative humidity 5%~95%
Rated working pressure ≤1.6Mpa (or 2.5Mpa)
Liner material and media temperature Polytetrafluoroethylene liner: -30~+150 ℃
Neoprene liner: -20~+80 ℃
Connection typeFlange connection
Total power consumption≤20W
